汽車(chē)保險(xiǎn)杠修復(fù)（二）

                                                                                                                                                                                                     塑料件的穿孔修復(fù)

          汽車(chē)車(chē)身穿孔修復(fù)的前期準(zhǔn)備非常重要，必須嚴(yán)格按照工藝流程，將修復(fù)孔表面和周邊打磨平整、清潔干凈，而成本低、修復(fù)速度快、貼敷粘連使用設(shè)備少的無(wú)繡加固網(wǎng)焊接修復(fù)技術(shù)是應(yīng)對(duì)穿孔修復(fù)的有效手段。塑料件的穿孔修復(fù)詳細(xì)步驟見(jiàn)下圖。（以下步驟中用到的工具：龍神電動(dòng)氣動(dòng)鉆、龍神打磨機(jī)、龍神修補(bǔ)網(wǎng)、修補(bǔ)膠條、電烙鐵）

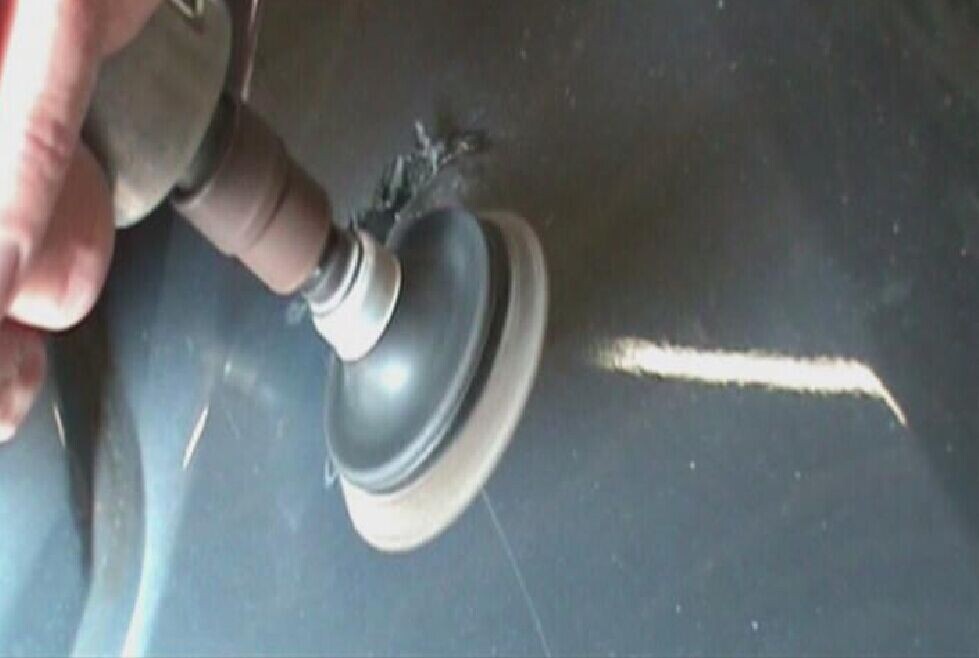

步驟1：當(dāng)塑料件出現(xiàn)穿孔時(shí)，首先使用磨頭打磨掉洞孔周?chē)拿蹋鐖D1-1所示。

                                                          圖1-1

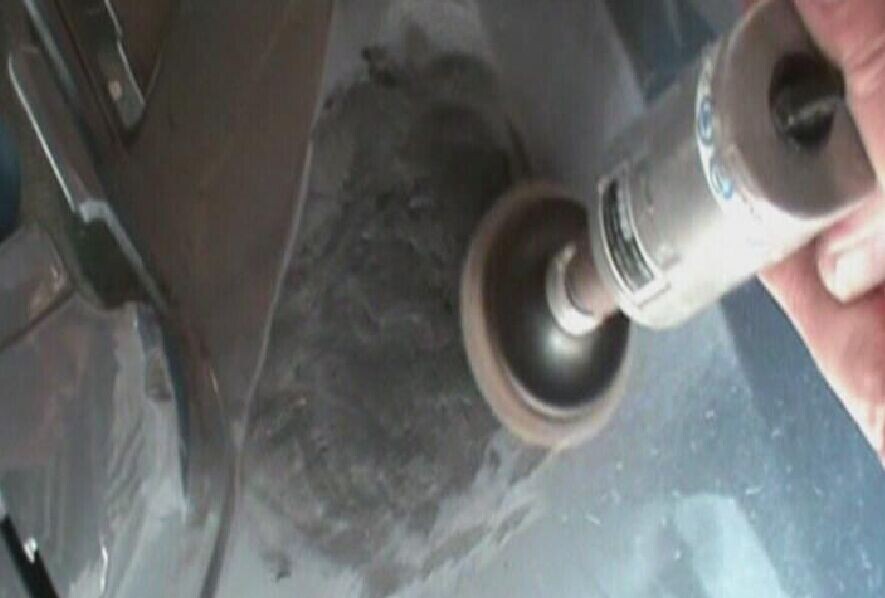

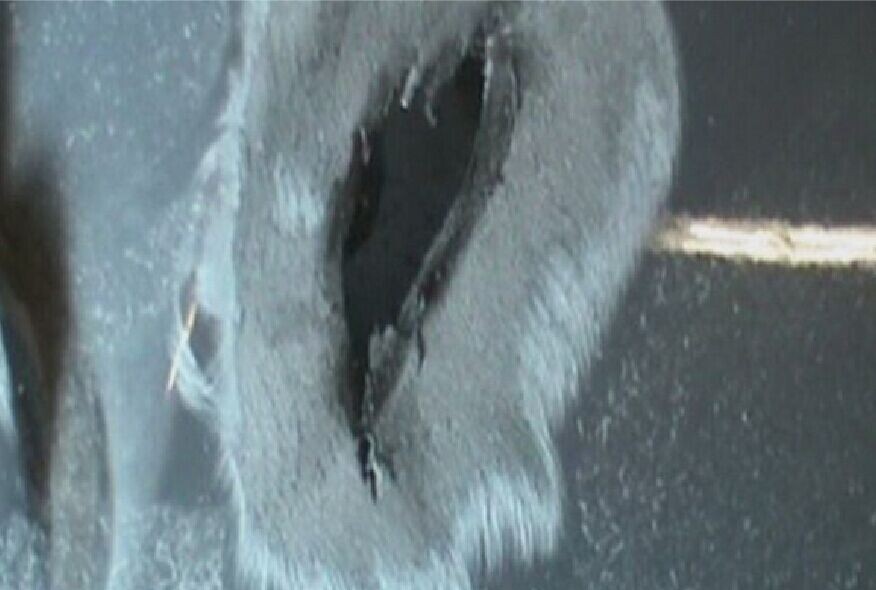

步驟2：將洞孔周邊打磨成略帶傾斜坡度的羽狀邊，以便把無(wú)銹加固網(wǎng)熔植進(jìn)塑料件中，如圖1-2所示。

                                                         圖1-2

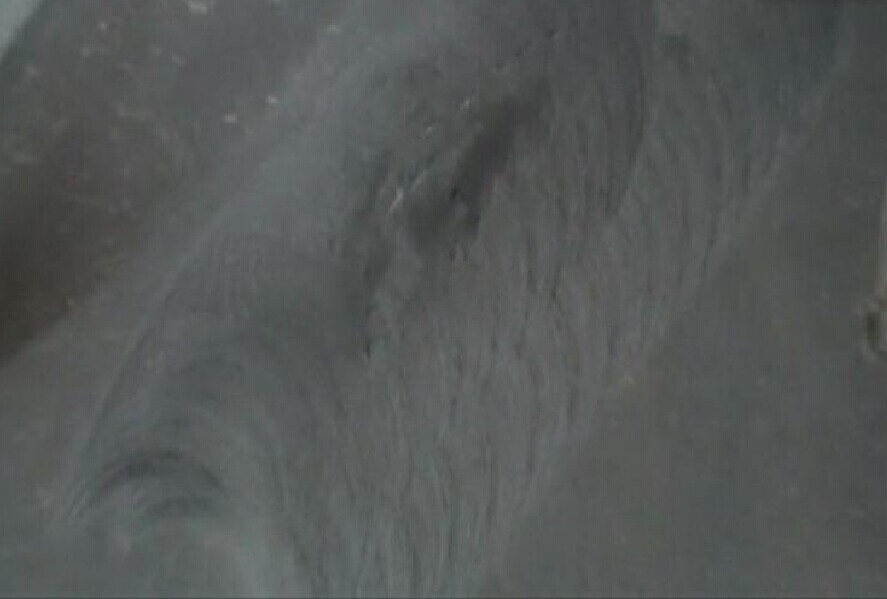

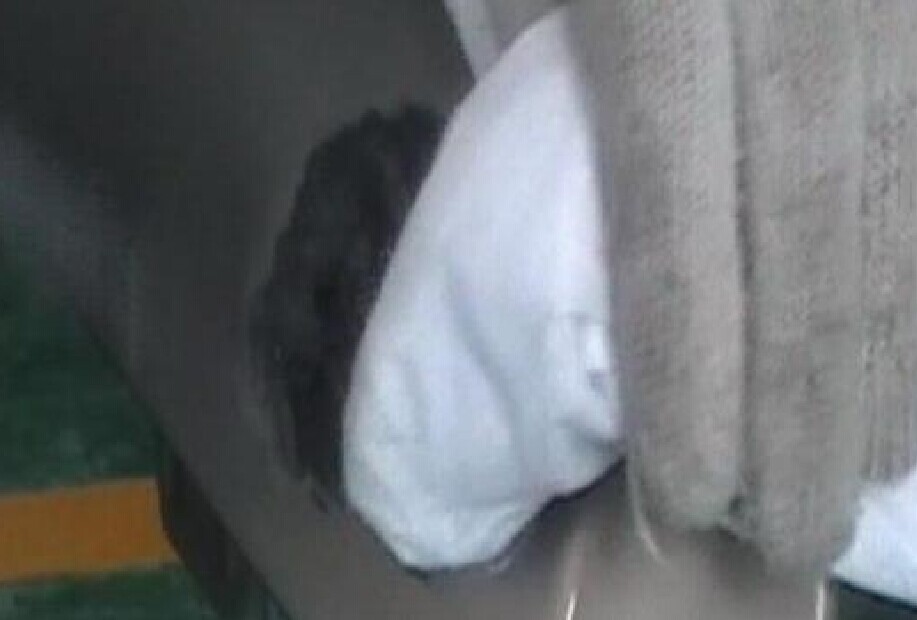

步驟3：打磨后，在受損表面噴上清潔劑，然后用干燥的清潔布將其擦拭干凈，如圖1-3所示。

                                                           圖1-3

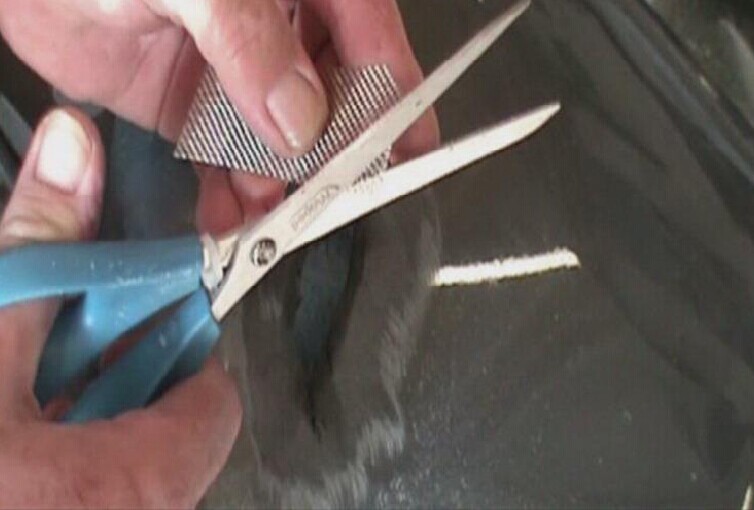

步驟4：將無(wú)銹加固網(wǎng)剪裁成略大于洞孔的面積，同時(shí)剪掉四個(gè)邊角，如圖1-4所示。

                                                           圖1-4

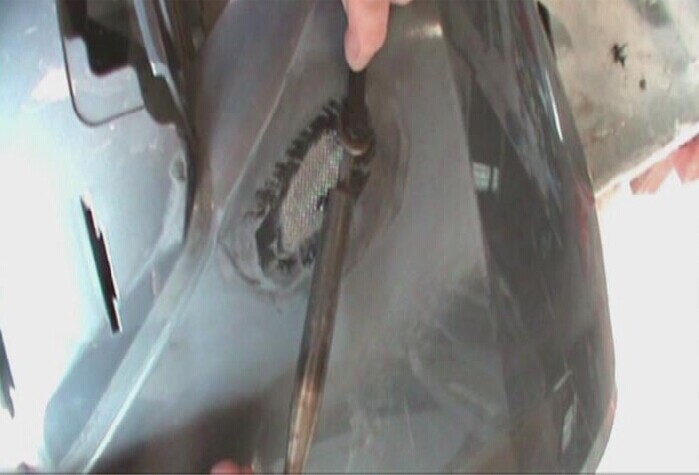

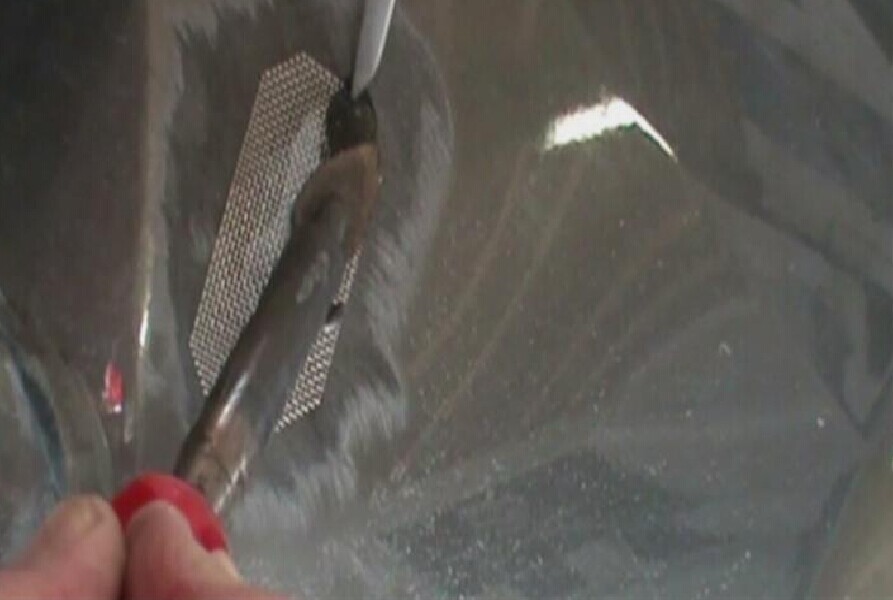

步驟5：用剪刀壓住無(wú)銹加固網(wǎng)，然后用專用烙鐵從加固網(wǎng)的邊緣開(kāi)始進(jìn)行熔植，如圖1-5所示。

                                                         圖1-5

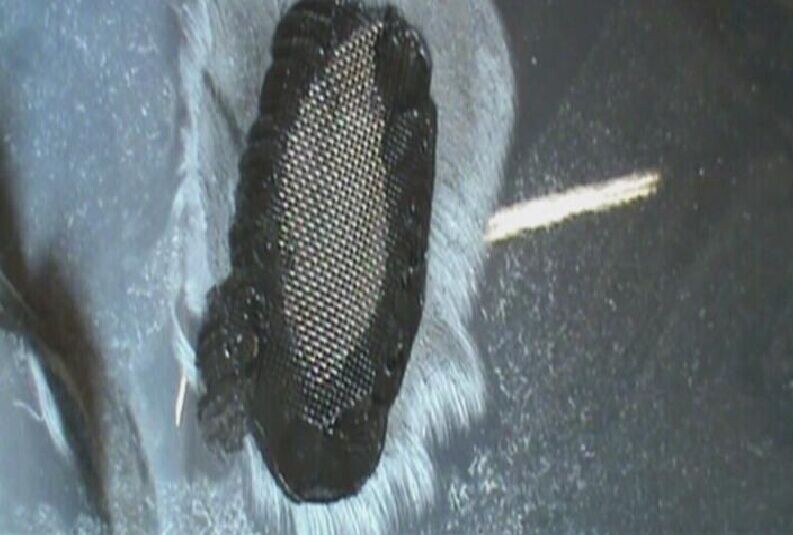

步驟6：把無(wú)銹加固網(wǎng)的周?chē)壑苍谒芰霞希壑惨幸欢ǖ纳疃纫允蛊淅喂蹋苊庠诤罄m(xù)的打磨中使邊角裸露，如圖1-6所示。

                                                             圖1-6

步驟7：對(duì)熔植的無(wú)銹加固網(wǎng)周?chē)M(jìn)行簡(jiǎn)單的打磨，以增強(qiáng)其表面的附著力，便于后續(xù)進(jìn)行玻纖膠條覆蓋的操作，如圖1-7所示。

                                                          圖1-7

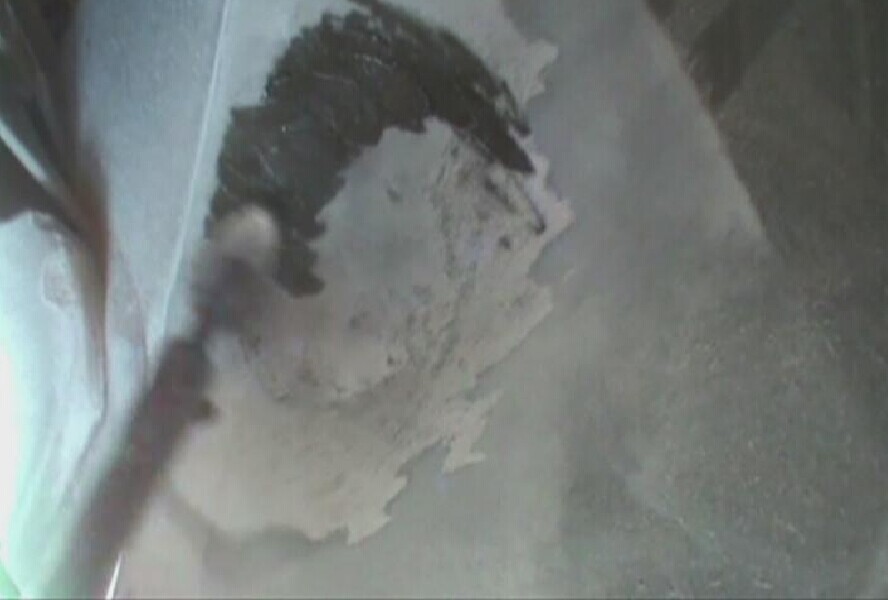

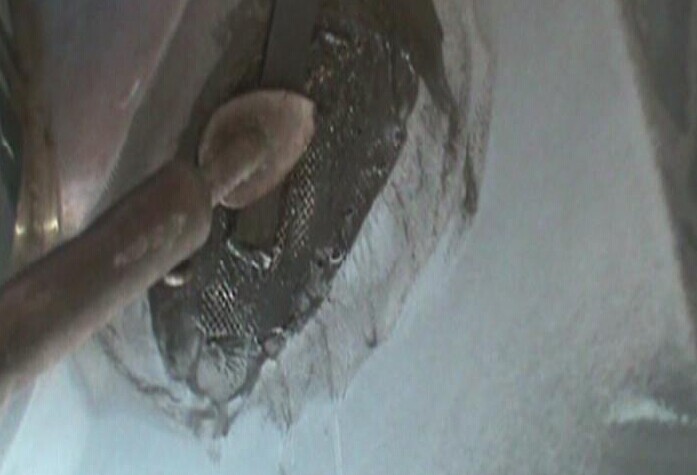

步驟8：使用專用烙鐵將玻纖膠條從無(wú)銹加固網(wǎng)的周?chē)蚨纯字行母采w，如圖1-8所示。

                                                           圖1-8

步驟9：用玻纖膠條將無(wú)銹加固網(wǎng)完全覆蓋，熔膠需具有一定的厚度，如圖1-9所示。

                                                       圖1-9

步驟10：使用打磨機(jī)對(duì)修補(bǔ)面進(jìn)行打磨使其平滑，如圖1-10所示。

                                                        圖1-10

步驟11：如果打磨后的修補(bǔ)面出現(xiàn)表皮脫落的現(xiàn)象，需用烙鐵對(duì)修補(bǔ)面稍作熨燙，確保修補(bǔ)面沒(méi)有毛刺或表皮脫落，如圖1-11所示。

                                                        圖1-11

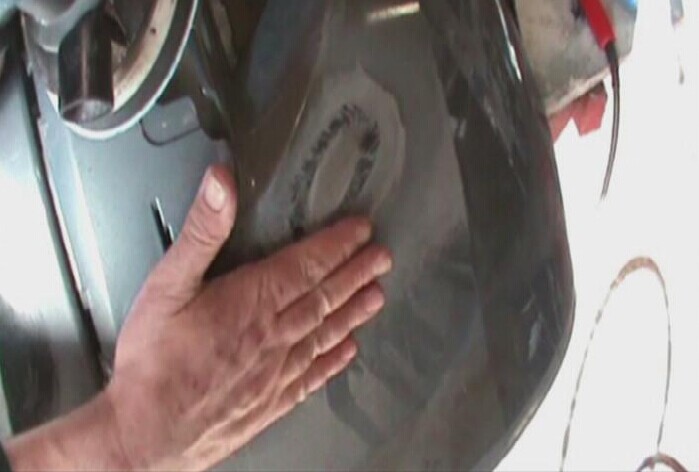

步驟12：打磨至塑料件修補(bǔ)面平整光滑，注意要確保無(wú)銹加固網(wǎng)沒(méi)有裸露，如圖1-12所示。

                                                       圖1-12
